概述

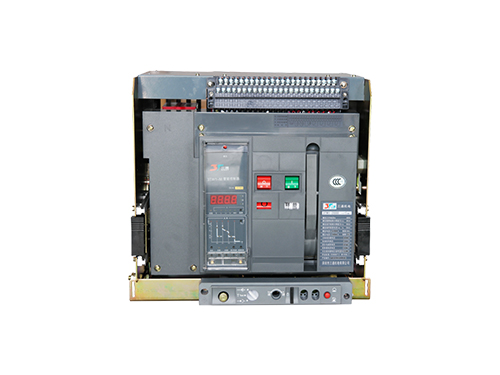

3TW1系列智能型万能式断路器用于控制和保护低压配电网络。一般安装在低压配电柜中作主开关起总保护作用。其技术性能已达到了当代国际上同类型产品先进水平。

• 交流额定电流630A~6300A；

• 短路分断能力80kA~120kA（有效值）；

• 额定工作电压AC690V及以下；

• 具有3极和4极；

• 抽屉式和固定式；

• 可倒进线安装；

• 多种智能控制器，提供不同功能；

• 执行IEC60947-2、GB14048.2的标准。

正常工作条件和安装条件

• 周围空气温度为-5 ℃~+40 ℃，且24h的平均值不超过+35 ℃（特殊订货的除外）；

• 安装地点的海拔不超过2000m；

• 安装地点的空气相对湿度在最高温度为+40 ℃不超过50%；在较低温度下可以允许有较高的相对湿度，例如20 ℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。

• 污染等级为3级；

• 断路器主电路及欠电压脱扣器线圈、电源变压器初级线圈的安装类型为IV，其余辅助电路、控制电路安装类型为III；

• 断路器应按照说明书安装要求安装。断路器的垂直斜度不超过5°；

• 断路器安装在柜体小时内，防护等级达IP40；加装门框，防护等级达IP54。
