概述

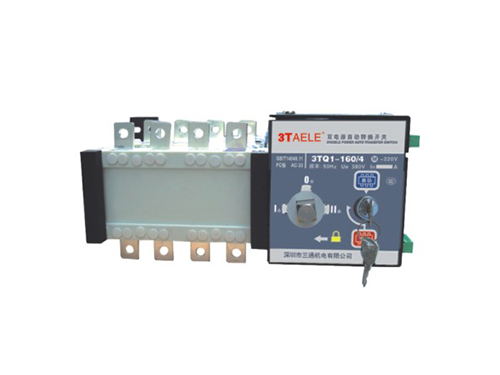

3TQ1自动切换装置(ATSE)，是集开关与逻辑控制于一体，无需外加控制器，真正实现机电一体化的自动转换开关，具有电压检测、频率检测、通讯接口、电气、机械互锁等功能，可实现自动、电动远程、紧急手动控制。

操作是由逻辑控制板以各种逻辑命令来管理电机、变速箱的操作运行来实现，电机带动联动弹簧蓄能，瞬时释放的加速机构，快速接通分断电路或进行电路转换，通过明显可见状态实现安全隔离，极大的提高了各项电器性能与机构性能。

3TQ1装置整体设计为金属外壳，小巧坚固。3TQ1装置，控制部分为金属外壳，开关部分采用玻璃纤维不饱和聚脂树脂制造外壳，有较强的介电性能，防护能力和可靠的操作安全性。

开关适用于供电系统的主电源与备用电源的自动转换或两台负载设备的自动转换及安全隔离等。

开关造型美观、新颖、简洁、体积小、功能全、是同类产品的最佳选择。

产品用途

3TQ1系列自动切换装置主要用于交流50Hz，额定电压380V，直流额定电压220V，额定电流16至3200A的配电或电动机网络中一主一备或互为备用电源切换系统及市电和发电机组的负荷切换。

同时可用于不频繁接通与分断电路及线路的隔离之用。

产品广泛应用于消防、医院、锒行、高层建筑等不允许断电的重要供电场所的输、配电系统及自动化系统。

符合标准

3TQ1系列自动切换装置符合下列标准：

• 国际标准：

IEC60947-6-1(1998)《低压开关设备和控制设备 多功能开关 自动转换开关电器》

IEC60947-1(1998)《低压开关设备和控制设备第一部分 总则》

IEC60947-3(2001)《低压开关设备和控制设备、开关、隔离器、隔离开关及熔断器组合电器》

• 国家标准：

GB/T14048.11-2002《低压开关设备和控制设备 多功能电器 自动转换开关电器》

GB/T14048.1-2000《低压开关设备和控制设备 总则》

GB/T14048.3-2002《低压开关设备和控制设备、开关、隔离器、隔离开关及熔断器组合电器》
