适用范围

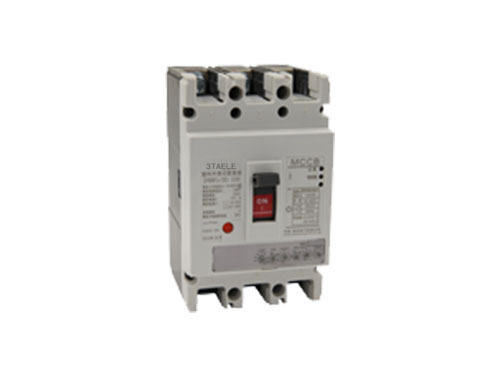

3TM1E系列智能型塑壳断路器，是本厂采用国际先时设计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V，适用于交流50Hz，额定工作电压400V，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。断路器具有过载长延时反时限、短路短延时反时限、短路短延时定时限、短路瞬时和欠电压 保护功能，能保护线路和电源设备不受损坏。

断路器可垂直安装(即竖装)，亦可水平安装(即横装)。

本断路器不可倒时线，即只能1、3、5接电源线，2、4、6接负载线。

本断路器执行以下标准：

IEC60947-1及GB/T14048.1总则；

IEC60947-2及GB/T14048.2低E断路器及附录F带电子过电流保护断路器的附加要求；

IEC60947-4及GB/T14048.4接触器和电动机起动器；

IEC60947-5.1及GB/T14048.5机电式控制电路电器。

主要性能特点

3TM1E系列智能型塑壳断路器具有三段保护功能，使用类别为B的断路器与连接在同一电路中的其它短路保护装置在短路条件下具有完全选择性配合；

具有五种脱扣特性选择；用户可根据负载电流要求对脱扣器进行设置调整；

电子脱扣器由断路器自身提供能量，电流信号及控制电源来自安装于断路器内的环形电流互感器；

具有预聱指示：当负载电流超出预设定电流时，断路器面盖上的发光二极管指示为黄色；

具有过载指示：当负栽电流超出整定电流时，断路器面盖上的发光二扱管指示为红色；

具有消防专用的过载不脱扣只有报瞥功能：当负载电流过载运行时，断路器不脱扣，输出一个无源接点信号，驱动相应的报警装置；

符合IEC60947附录F的电磁兼容要求。
